Baterías LiPo. ¿Qué son y cuál escoger?

person Publicado por: AIRK Drones list En: Technical articles and disclosure En: favorite Golpear: 2132

Las baterías LiPo (litio + polímero) son las baterías recargables que se suelen utilizar habitualmente en los sistemas eléctricos de radiocontrol: aviones, helicópteros… y drones.

Las baterías LiPo (litio + polímero) son las baterías recargables que se suelen utilizar habitualmente en los sistemas eléctricos de radiocontrol: aviones, helicópteros… y drones.

Se componen generalmente de varias celdas idénticas dispuestas en serie para conseguir mayor voltaje y en paralelo para aumentar la capacidad de corriente de descarga. Utilizan una configuración compuesta por un ánodo de litiometálico, un copolímero compuesto por polietileno, óxido de vanadio y una sal de litio (LiTFSI).


Tres son las características que las hacen el tipo de batería ideal para los vuelos de radiocontrol:

- Son ligeras y pueden fabricarse prácticamente en todas las formas y tamaños.

- Tienen una gran capacidad, por lo cual pueden alcanzar altos niveles de energía en un tamaño reducido.

- Su alta tasa de descarga permite alimentar los sistemas eléctricos más exigentes.



The more serial cells, the higher the voltage can be. The nominal voltage of one cell (1S) is 3.7v, and the most usual battery settings would be:

Entre más celdas en serie compongan se aumenta el voltaje. El voltaje nominal de una celda (1S) es de 3.7v. Las configuraciones más frecuentes de baterías son:

  • Para mini multicópteros de juguete:

o   1S – 3.7v

o   2S – 7.4v

  • Multicópteros pequeños y de carreras

o   3S – 11.1v

o   4S – 14.8v

  • Multicópteros profesionales de tamaño medio

o   3S – 11.1v

o   4S – 14.8v

  • Multicópteros profesionales de gran tamaño

o   5S – 18.5v

o   6S – 22.2v

o   7S – 25.9v

o   8S – 29.6v



Por otro lado, según el tamaño de las celdas, incrementamos la corriente que pueden almacenar, siendo los márgenes más típicos los siguientes:

  • Para mini multicópteros de juguete:

o   80mAh – 750mAhv

  • Multicópteros pequeños y de carreras

o   1000mAh – 2500mAh

  • Multicópteros profesionales de tamaño medio

o   3000mAh – 16000mAh

  • Multicópteros profesionales de gran tamaño

o   8000mAh – 32000mAh

¿Cómo escoger nuestra batería LiPo?

A la hora de escoger la batería LiPo más adecuada para nuestro caso, deberíamos tener en cuenta cuatro factores:

Dimensiones de la batería: lo ideal sería escoger la batería con mayor capacidad de almacenamiento, pero por las características del aparato, eso no siempre es posible. Por ello, antes de comprar la batería, recomendamos calcular el peso máximo de despegue del UAV y medir el espacio físico en el que se colocará la batería.



Características técnicas: la capacidad, la velocidad de descarga y el número de celdas son los tres parámetros cruciales que deberíamos considerar a la hora de estimar el tiempo de vuelo que ofrece una determinada batería LiPo. Para saber si la batería que hemos escogido es suficiente batería para nuestro dron calcularemos los amperios máximos de descarga de la batería y el consumo máximo del dron, y compararemos que la capacidad de la batería sea mayor que el consumo del dron.

- Ejemplo práctico de cálculo de la capacidad máxima de descarga de la batería:

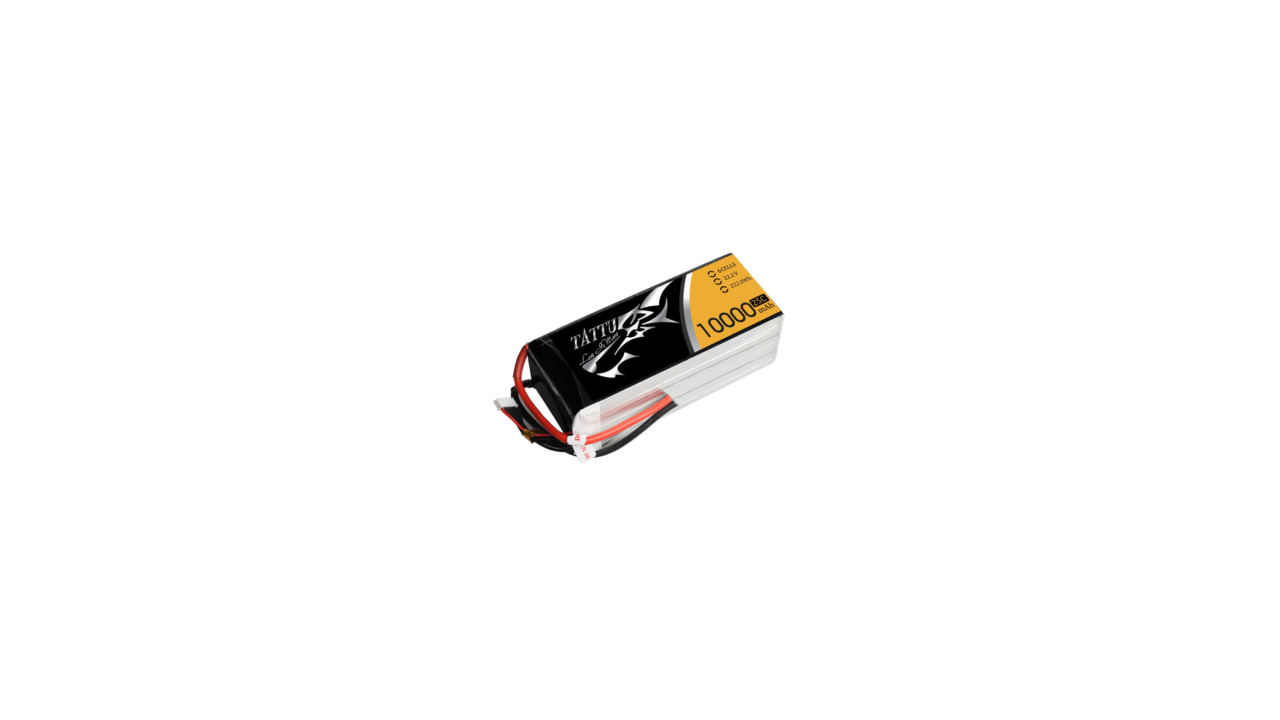

Datos de la batería:



  • 6Celdas
  • 22.2V
  • 222.0Wh
  • 10,000mAh
  • 25C

10,000mAh * 25C = 250,000 mA máximos -> 250A máximos

Ejemplo de consumo máximo de un dron

Datos del dron:

  • 8 motores
  • Consumo máximo por motor: 21.2A
  • Factor de seguridad 40%

8 motores * 21.2A * 1.4 = 237.44ª



Por último, comparamos el consumo del dron con la capacidad eléctrica de la batería:

  • Si el consumo del dron es mayor que la capacidad de la batería: batería no apta
  • Si el consumo del dron es menor que la capacidad de la batería: batería apta



250A Máximos de la batería > a 234.44A del consumo del dron, esta batería es apta para nuestro dron



Conector de la batería: para elegir el tipo de conector se deberá tener en cuenta el flujo de corriente que éste deberá soportar y, naturalmente, tus propias preferencias de conexión. En este caso, lo más seguro probablemente sea escoger los conectores más populares del mercado como son de más pequeño a más grande:



Número de baterías: hay que tener en cuenta los pros y los contras de montar más de una batería LiPo en un dron. Usar varias baterías conectadas en paralelo es más seguro, ya que si alguna falla, las demás seguirán proporcionando energía. Sin embargo, utilizar varias baterías hace que el montaje sea más complejo, y también más costoso.

Estos son los consejos que te ofrece AIRK. ¡Pero naturalmente, la decisión final está en tus manos!
